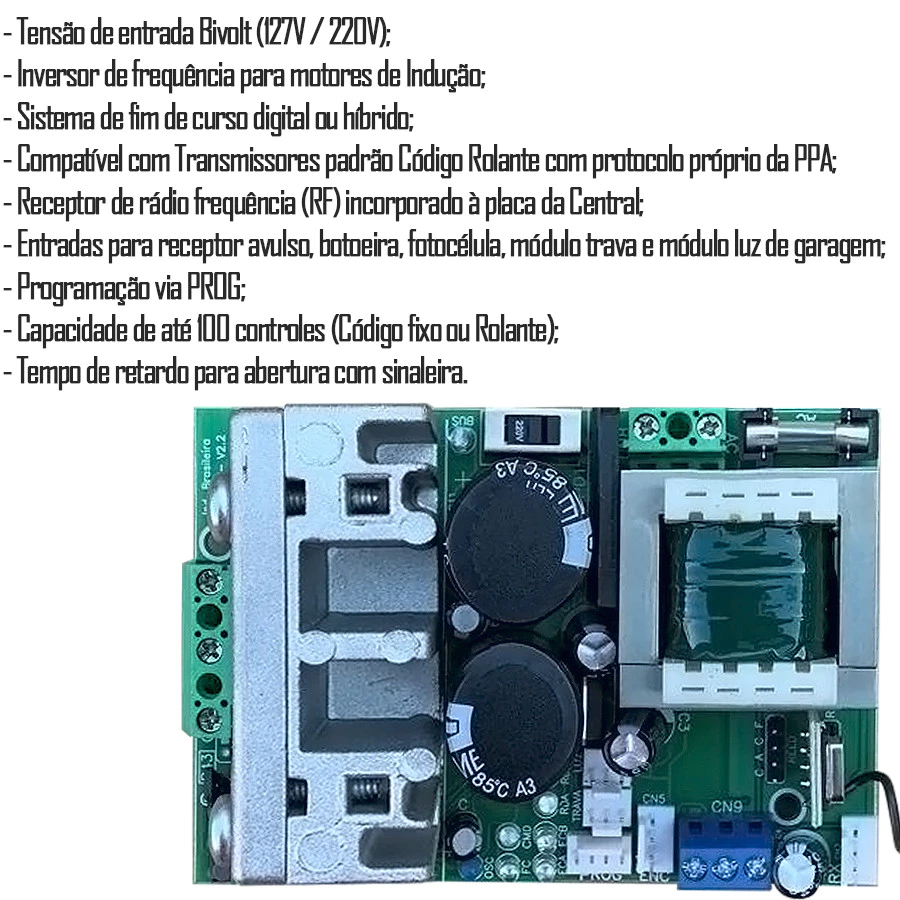

Central Comando Placa Motor Portão Triflex Facility Bivolt PPA em São Rafael

A porca de tração (também conhecida no jargão de manutenção de portões automáticos como "cursor do fuso" ou "porca acionadora") é o componente interno responsável por converter o movimento de rotação do fuso de aço usinado em deslocamento linear para erguer o braço articulado de portões do tipo basculante e pivotante, sendo largamente utilizada em motores verticais das marcas Peccinin Nice, Garen e PPA. Por motivos de engenharia e segurança contra desgaste de peças caras, essa porca é fundida em ligas de metais mais macios, como o bronze industrial ou polímeros de alta densidade (Nylon). Como o fuso de aço é infinitamente mais duro que o bronze da porca, caso o portão sofra impactos frequentes no fechamento, trabalhe desbalanceado ou opere sem lubrificação interna de graxa grafitada, os filetes internos da rosca de bronze da porca sofrem um processo de decapagem por abrasão conhecido como "espanamento". Os principais sintomas de que a porca de tração espanou são: o motor elétrico liga perfeitamente, o fuso central de aço gira em alta rotação dentro do perfil de alumínio, mas o portão permanece imóvel, totalmente parado, emitindo um forte ruído metálico de raspagem de roscas. Outro sintoma claro é a perda de retenção: o portão consegue subir, mas ao parar no topo, ele desaba de forma abrupta por gravidade porque os filetes de bronze espanados não conseguem mais travar nos sulcos do fuso de aço. Para realizar a substituição correta, o técnico deve remover o automatizador do portão, retirar as tampas protetoras de alumínio e desmontar o conjunto do eixo central. A rosca sem-fim de aço deve ser rigorosamente limpa com desengraxante para remover quaisquer limalhas de bronze antigas que possam atuar como dentes de serra destruindo a peça nova. Após instalar a porca de bronze nova no cursor, é obrigatório preencher todo o canal helicoidal do fuso com **Graxa Especial Grafitada para Alta Pressão**, efetuando múltiplos testes manuais para garantir o deslizamento suave antes de fixar o motor de volta à serralheria.

O sistema PPA utiliza uma chave segredo que, ao ser girada, desconecta o fuso do sistema de tração interno. Isso permite que você levante o portão manualmente com facilidade. É vital testar esse sistema uma vez por mês para garantir que a fechadura não esteja travada por falta de uso ou sujeira.

Quando um automatizador de portão basculante (especialmente os modelos de ultra velocidade inversores de frequência como os motores JetFlex da PPA ou Nitro da Rossi) atinge o final do ciclo de abertura e bate com extrema violência mecânica contra os limitadores físicos superiores, o sistema sofre um fenômeno de estresse por impacto cinético que ameaça a integridade de toda a infraestrutura do imóvel. Esse impacto ocorre porque a central eletrônica de comando falhou em calcular corretamente a rampa de desaceleração ou porque o sensor de fim de curso (REED Switch ou encoder) está mal posicionado, fazendo o motor despejar torque total no milissegundo de parada. A força desse impacto destrutivo reverbera pelas colunas de ferro e se transfere para as paredes de alvenaria da garagem, podendo trincar a estrutura do reboco, quebrar os suportes de fixação soldados e estourar os retentores de óleo da caixa de redução mecânica do motor devido ao violento contragolpe. Para neutralizar esse problema de forma definitiva, a correção deve aplicar uma solução combinada em duas etapas: mecânica e eletrônica. Na parte mecânica, é obrigatória a instalação de **Batentes de Borracha Amortecedores Cônicos de Alta Densidade (Sapatas de Impacto)** no topo dos trilhos das colunas, que atuam absorvendo a energia mecânica residual e eliminando o choque direto metal-contra-metal. Na parte eletrônica, o instalador deve acessar o menu de programação da placa inversora e ajustar o parâmetro de 'Rampa de Abertura' e 'Distância de Desaceleração'. O ajuste ideal deve programar o motor para que, ao atingir 80% da subida, a frequência elétrica caia drasticamente; o portão deve perder velocidade visivelmente e terminar o percurso flutuando de forma suave nos últimos centímetros, encostando nos batentes de borracha superiores sem gerar ruído ou trancos na alvenaria.

O rangido geralmente vem das roldanas superiores ou dos pinos de giro que sustentam o peso do portão. A solução não é apenas passar óleo, mas sim verificar se o rolamento dessas peças ainda está íntegro. Se a roldana estiver "quadrada" ou travada, ela raspa no trilho em vez de girar, causando o barulho e forçando o motor desnecessariamente.

Não, se instalado corretamente. A função pedestre permite abertura parcial para passagem de pessoas. Além disso, sensores e fotocélulas garantem que o portão não feche sobre alguém.

O recurso de fechamento automático por detecção de passagem em fotocélula — comercialmente conhecido no mercado de segurança eletrônica pelas nomenclaturas de função *Follow-Me*, *Auto-Close* ou fechamento inteligente pós-passagem — é uma das ferramentas de programação mais eficazes para mitigar o risco de assaltos na modalidade de invasão residencial ou abordagem em portarias de garagens coletivas. Em uma configuração convencional de portão eletrônico com tempo de pausa, quando o motorista entra na garagem, o portão atinge a abertura total e inicia a contagem de um timer fixo (por exemplo, 30 segundos) antes de começar a fechar. Essa janela de tempo fixa cria uma brecha de segurança crítica chamada "vulnerabilidade de cauda", permitindo que criminosos que estejam monitorando a rua a pé ou de motocicleta corram para dentro da garagem antes que a folha de ferro comece a se mover. A função *Follow-Me* (padrão em centrais avançadas como PPA Triflex, Garen Connect e Rossi Nitro) altera completamente essa lógica de tempo baseando-se no monitoramento físico dos sensores infravermelhos da fotocélula de segurança. Quando o veículo cruza o vão da garagem e corta o feixe infravermelho da fotocélula, a central eletrônica cancela imediatamente o tempo de pausa longo de 30 segundos. No exato milissegundo em que o para-choque traseiro do carro completa a passagem e limpa o feixe do sensor, o microprocessador da placa assume o comando e inicia o fechamento do portão de forma instantânea ou após um mini-delay de segurança de apenas **1 ou 2 segundos**, independentemente do tempo que ainda restava no timer original. Ao combinar essa função inteligente com motores de ultra velocidade (como os inversores rápidos), o portão fecha totalmente atrás do veículo em menos de 5 segundos após a entrada do carro, blindando o perímetro da residência contra tentativas de invasão e garantindo que o portão permaneça aberto estritamente pelo tempo necessário para a passagem segura do automóvel.

O valor de investimento final para um sistema de portão eletrônico totalmente instalado na região de São Paulo varia de **R$ 1.400,00 a mais de R$ 3.500,00**, estando condicionado a três componentes de custo: o tipo de abertura do portão (deslizante ou basculante), a velocidade de abertura do motor (tecnologia convencional ou ultra-rápida JetFlex) e a complexidade da infraestrutura de alvenaria, serralheria e elétrica do local. Os sistemas de portão deslizante de correr residencial padrão são os mais econômicos: um kit de motor de 1/4 HP monofásico convencional instalado com 3 metros de cremalheira de nylon e dois controles remotos gravados custa em média de **R$ 1.400,00 a R$ 1.800,00**, pois exige menor esforço mecânico de fixação. Caso o cliente opte por um motor de portão do tipo **Basculante Vertical**, o valor instalado migra para a faixa de **R$ 1.800,00 a R$ 2.400,00**, devido à necessidade de fixação aérea robusta por solda elétrica na coluna de ferro, instalação de braço articulado de tração e ajuste complexo das caixas de contra-peso laterais. No topo da tabela de valores estão os sistemas equipados com motores de ultra velocidade (tecnologia PPA JetFlex ou Rossi Nitro que abrem em 4 segundos) ou instalações em condomínios de alto fluxo com motores Brushless e nobreaks senoidais inclusos, cujos valores de projeto chave na mão variam de **R$ 2.500,00 a R$ 4.000,00**, entregando o máximo estado da arte em segurança perimetral contra assaltos na calçada da garagem.

Motor brushless (sem escovas) é uma tecnologia mais moderna que oferece maior durabilidade, menor ruído e melhor eficiência energética. Alguns modelos premium da PPA já utilizam essa tecnologia.

A transmissão ocorre via radiofrequência (RF), geralmente na faixa de 433,92 MHz. Quando você aperta o botão, o controle envia um pacote de dados criptografados. A antena da central recebe esse sinal e o processador da placa compara o código recebido com os códigos armazenados na memória. Se houver coincidência, o relé é acionado e o motor parte. Em sistemas de Código Rolante (Rolling Code), essa "chave" muda a cada uso, seguindo um algoritmo matemático que só o seu controle e a sua placa conhecem, impedindo que hackers capturem o sinal. Precisa de controles seguros? Confira nossos produtos em destaque acima!

A embreagem eletrônica controla a força máxima que o motor exerce. Se ela estiver no máximo, o portão pode esmagar um objeto ou até ferir uma pessoa se o sistema de fotocélula falhar. O ajuste correto deve permitir que o motor tenha força para mover o portão, mas que pare ou reverta o sentido se encontrar uma resistência média, funcionando como um sistema de proteção anti-esmagamento passivo.

A função condomínio permite que o portão funcione em modo sequencial, sem fechamento automático entre acionamentos. Ideal para horários de pico em condomínios com alto fluxo de veículos.

A fotocélula antiesmagamento ativa por feixe de luz infravermelha invisível é o dispositivo de segurança periférico mais importante de um portão eletrônico, atuando como um sensor de barreira fotoelétrica que impede o fechamento do portão caso a linha de visada entre o emissor e o receptor seja interrompida por um objeto, veículo, animal doméstico ou criança. O sistema é composto por duas pequenas caixas de plástico ABS instaladas em lados opostos do vão do portão: o transmissor (TX) e o receptor (RX). O transmissor emite continuamente um feixe de luz focado na frequência do espectro infravermelho (invisível ao olho humano), que é captado e decodificado de forma constante pelo circuito fotossensível do receptor. O receptor possui internamente um relé eletrônico cujos contatos (Normalmente Fechado - NF ou Normalmente Aberto - NA) são interligados diretamente à entrada de segurança identificada como 'PHOTO' ou 'BOT' na central de comando do motor PPA, Rossi ou Garen. Enquanto o feixe estiver alinhado e sem interrupções, o circuito permanece em estado seguro. No momento em que um veículo para no vão do portão ou uma criança corre atravessando a linha, o feixe infravermelho é cortado de forma instantânea; o relé do receptor muda de estado elétrico e envia um sinal de interrupção prioritário para o microcontrolador da placa do portão. Se o portão estiver em processo de fechamento, a placa interrompe imediatamente o fornecimento de energia para a bobina de descida e reverte o motor para o sentido de abertura total, neutralizando qualquer risco de prensagem mecânica. De acordo com as normas de segurança nacionais e internacionais (como as diretrizes da ABNT e normas europeias de segurança em automação), a instalação da fotocélula ativa deve respeitar parâmetros rígidos: a altura ideal de fixação dos sensores em relação ao chão deve ser de **50 centímetros**, que corresponde à altura média do para-choque de automóveis e à linha de tronco de crianças pequenas. Em locais com alto fluxo de caminhões ou utilitários altos, recomenda-se a instalação de um segundo par de fotocélulas a uma altura de 1 metro para evitar zonas cegas de detecção embaixo dos chassis elevados.

Fins de curso são dispositivos que determinam os pontos exatos onde o portão deve parar ao abrir e ao fechar. Podem ser mecânicos (batentes físicos) ou eletrônicos (programados no motor).

Para motores residenciais padrão, o portão deve pesar entre 200 e 400kg. Portões mais leves funcionam melhor e exigem menos do motor. Portões acima de 400kg necessitam de motores mais potentes.

A PPA (Portas e Portões Automáticos) divide sua linha de automatizadores basculantes verticais (identificados pela sigla BV) em diferentes categorias de robustez mecânica e engenharia de materiais para atender desde residências leves até indústrias pesadas. O modelo **PPA BV Home** é o motor de entrada da marca, projetado especificamente para portões residenciais de baixo fluxo (até 30 ciclos por hora) e estruturas leves, como portões de alumínio ou grade de ferro vazada pesando no máximo 300 kg. O seu redutor interno utiliza uma engrenagem de nylon injetada de alta densidade e um fuso de diâmetro menor, o que o torna extremamente econômico e silencioso, ideal para garagens residenciais padrão. Já a linha **PPA BV Potenza** representa o segmento intermediário (semi-industrial ou residencial pesado). Ele é dimensionado para portões de chapa de ferro fechada, madeira ou estruturas com até 400 kg. A engenharia do Potenza traz um estator elétrico com maior torque de partida e componentes de redução mais espessos para suportar o estresse cinético de estruturas que oferecem maior resistência física ao movimento. No topo da linha mecânica convencional de corrente alternada está o **PPA BV Penta**, um automatizador robusto projetado para portões pesados de condomínios e indústrias com peso de até 450 kg (ou mais, dependendo do passo do fuso) e regimes de fluxo médio-alto. O Penta utiliza uma caixa de redução fundida em alumínio automotivo de alta dissipação térmica, rolamentos superdimensionados no mancal e opções de fusos de aço com roscas mais largas, garantindo estabilidade mecânica sob uso intenso. Escolher um modelo inferior (como colocar o BV Home em um portão de chapa fechada de 400 kg) causará o superaquecimento do estator e o espanamento precoce da engrenagem de nylon, ao passo que instalar o Penta em um portão leve garante uma margem de segurança e durabilidade vitalícia para o sistema.

A instalação de um sistema de alimentação ininterrupta de energia (Nobreak) dedicado para sistemas de portão automático é a solução definitiva para garantir a segurança e o conforto operacional de imóveis residenciais e comerciais em cenários de blecaute ou falhas severas na rede elétrica de distribuição pública, eliminando a necessidade incômoda e por vezes perigosa de o usuário ter que descer do veículo na chuva ou à noite para efetuar o destravamento mecânico manual por chave na carcaça do motor. Ao contrário dos Nobreaks convencionais de informática de baixo custo, os Nobreaks específicos para motores de portão (como os modelos fabricados pela NHS, SMS e Intelbras) são projetados com circuitos inversores robustos capazes de suportar a pesada carga indutiva e o severo surto de corrente de partida exigidos pelo estator elétrico do motor no milissegundo de acionamento inicial. Outra especificação técnica obrigatória para Nobreaks de portão é a entrega de uma forma de onda senoidal pura na saída quando operando em modo bateria; inversores de onda senoidal modificada ou trapezoidal geram harmônicas destrutivas nos motores de indução, causando superaquecimento do bobinamento, ruídos excessivos e perda severa de força. Para calcular corretamente a autonomia de ciclos de abertura e fechamento que o sistema conseguirá sustentar sem energia da rua, o cálculo deve correlacionar a potência em Watts do motor, o tempo de duração de um ciclo completo de abertura/fechamento e a capacidade total de armazenamento da bateria externa (geralmente baterias estacionárias ou automotivas de 12V medidas em Ampères-hora, ou Ah). Por exemplo, um motor residencial padrão de 1/4 HP consome aproximadamente 350 Watts durante o funcionamento. Se o ciclo total de abertura e fechamento consome 20 segundos de operação do motor, o consumo de energia por ciclo é extremamente baixo em termos de Ampères extraídos da bateria. Um Nobreak senoidal de portão equipado com uma bateria estacionária padrão de 45 Ah de boa qualidade consegue entregar uma autonomia real estimada entre 80 a 120 ciclos completos de abertura e fechamento antes que a tensão da bateria caia abaixo do limite de corte de 10,5V, garantindo dias de funcionamento independente se o fluxo residencial for moderado.

A lubrificação incorreta pode estragar o motor. Nunca utilize graxa comum ou óleo de motor na cremalheira de nylon; a graxa mineral ataca o polímero do nylon, fazendo-o "derreter" ou esfarelar com o tempo, além de acumular poeira e areia que agem como lixa. O correto é manter a cremalheira limpa e seca. Se houver necessidade de lubrificação, utilize apenas graxa de silicone ou spray de grafite seco. Já na parte interna (engrenagens de metal), utilize graxa de lítio branca. Para motores basculantes, o fuso deve ser lubrificado com uma fina camada de graxa à base de sabão de lítio. Precisa de peças ou acessórios? Confira nossos produtos em destaque acima!

Sim, em portões acima de 5 metros de largura, o uso de motores duplos (um de cada lado) é recomendado para evitar que a folha do portão "embarregue" ou entorte com o tempo. Nesse caso, usa-se uma central de comando dupla que sincroniza os dois motores para que partam e parem exatamente no mesmo milissegundo.

A função de desaceleração (também referida no mercado técnico como rampa de frenagem, desaceleração suave ou "soft stop") é um recurso de programação presente nos microcontroladores das centrais eletrônicas modernas que comanda a redução gradual da velocidade de rotação do motor elétrico quando o portão se aproxima do final do seu curso físico de abertura ou fechamento. O impacto dessa tecnologia é vital, especialmente em sistemas de portões automatizados do tipo pivotante (aqueles que operam com uma ou duas folhas que se abrem para fora ou para dentro por meio de dobradiças verticais ou gonzos, acionadas por braços mecânicos de pistão ou embolo, comuns em marcas como PPA Pivotante e Garen Duplo Home). Os portões pivotantes sofrem com um efeito de alavanca física severo: como o braço mecânico do automatizador é fixado próximo à base de articulação para conseguir o curso necessário, qualquer força aplicada na ponta da folha do portão é multiplicada geometricamente no ponto de fixação do motor. Se o automatizador pivotante operar sem a função de desaceleração ativada, a folha do portão — que muitas vezes pesa centenas de quilos e se move com velocidade considerável — atingirá o batente central de fechamento no chão ou o limite de abertura na parede com força total. Esse impacto cinético abrupto e violento gera um torque reverso brutal que empena o quadro de ferro do portão, trinca as soldas dos suportes de fixação na parede de alvenaria e destrói internamente as roscas sem-fim de bronze e os eixos de tração do pistão metálico do automatizador. Ao configurar a rampa de desaceleração na placa de comando (ajustando parâmetros como 'Distância de Desaceleração' e 'Força de Desaceleração'), o processador calcula eletronicamente que, ao atingir cerca de 85% do percurso total, a alimentação do estator deve ser reduzida drasticamente. A folha do portão perde velocidade de forma suave, eliminando toda a energia cinética acumulada e encostando no batente físico com suavidade milimétrica, o que anula o estresse mecânico estrutural e prolonga a vida útil de toda a serralheria e do motor.

Encontrar o automatizador ideal para um portão exige mapear a sintonia perfeita entre a mecânica da serralheria e a eletrônica de potência do motor elétrico. O processo técnico inicia-se pela pesagem ou estimativa precisa da massa física da folha do portão: estruturas tubulares ou grades de alumínio de até 300 kg aceitam motores residenciais padrão de 1/4 HP. Portões maciços de ferro, madeira ou chapa cega que pesam entre 300 kg e 500 kg exigem potências de 1/3 HP para garantir torque de arranque suficiente. Estruturas industriais ou comerciais de grande porte que excedem 600 kg demandam motores pesados de 1/2 HP ou 1 HP. O segundo passo avalia a frequência de uso (ciclos de abertura por hora): residências com até 3 veículos operam perfeitamente com motores monofásicos comuns de corrente alternada (baixo fluxo). Prédios residenciais, condomínios verticais e portarias de empresas com alto fluxo de entrada e saída exigem obrigatoriamente a instalação de motores com tecnologia de inversores trifásicos rápidos (JetFlex ou Speed) ou motores Brushless de corrente contínua, que trabalham frios e possuem especificação técnica de ciclo contínuo de 100%. Por fim, deve-se casar o tipo de abertura com o curso mecânico: o trilho de alumínio ou fuso do motor deve possuir comprimento geométrico correspondente à largura do portão deslizante ou à altura do portão basculante para garantir abertura total do vão sem forçar a mecânica do cursor nos limites mecânicos.

Um sistema perfeito deve: 1) Ser silencioso (sem rangidos metálicos); 2) Abrir e fechar sem solavancos; 3) Parar suavemente sem bater no batente; 4) Reverter o movimento imediatamente se encontrar um obstáculo; 5) Ter os cabos elétricos protegidos e organizados; 6) Possuir controles com bom alcance (mínimo 15 metros). Se o seu sistema atende a todos esses pontos, sua instalação foi bem sucedida e seu imóvel está devidamente protegido e valorizado. Precisa de ajustes? Fale com nossa equipe técnica pelo WhatsApp!

Os sistemas de identificação por radiofrequência (RFID) aplicados à automação de portões eletrônicos representam a vanguarda do controle de acesso condominial e empresarial, operando sob o princípio de transmissão de dados por indução eletromagnética passiva em frequências específicas (geralmente 125 kHz ou UHF a 915 MHz). O sistema é composto essencialmente por dois elementos: uma antena leitora RFID fixada em um pedestal na entrada da garagem e um pequeno dispositivo eletrônico encapsulado sem bateria (a TAG veicular), que é colado na face interna do para-brisa do automóvel, de forma análoga aos adesivos de cobrança automática de pedágio. Quando o veículo se aproxima do raio de alcance da antena leitora (que na tecnologia UHF pode variar de 3 a 6 metros de distância), as ondas eletromagnéticas emitidas pela antena atingem o circuito microscópico interno da TAG. Essa onda de rádio gera uma microcorrente elétrica por indução que alimenta o chip da TAG temporariamente, fazendo com que ele transmita de volta para a leitora um código hexadecimal único, criptografado e exclusivo daquele veículo. As vantagens técnicas e de segurança desse sistema em relação ao uso tradicional do controle remoto portátil de 433 MHz são avassaladoras. Primeiro, o sistema RFID veicular elimina o erro humano de distração: o motorista não precisa tirar as mãos do volante, procurar o chaveiro no painel ou abrir o vidro do carro à noite ou sob chuva para acionar o portão; a abertura ocorre de forma 100% automatizada por aproximação espacial. Segundo, e mais importante, o sistema de TAG mitiga drasticamente o risco de assaltos por clonagem de sinal ou roubo de dispositivos. Um controle remoto convencional pode ser facilmente roubado de dentro do carro em um estacionamento público ou clonado por receptores portáteis de criminosos na rua. Já a TAG veicular RFID UHF possui tecnologia anti-vandalismo (adesivo do tipo *tamper-evident*): se um criminoso tentar descolar o adesivo do para-brisa para utilizá-lo em outro veículo para invadir o condomínio, o circuito de antena de alumínio impresso no adesivo se rompe de forma instantânea e permanente, inutilizando o chip e bloqueando o acesso, o que garante a blindagem perimetral absoluta da portaria coletiva.

Use apenas graxa branca de lítio ou graxa específica para portões. Nunca use óleo de cozinha ou graxa preta comum, que acumula sujeira e vira uma "lixa", desgastando a porca de nylon. Limpe o fuso antigo com um pano antes de aplicar a graxa nova para garantir um deslize suave.

Sim, a PPA possui a linha basculante com tecnologia JetFlex, garantindo abertura rápida para portões que levantam.

Nativamente não, pois a Rossi usa frequência 433MHz com tecnologia própria. Para funcionar, seria necessário instalar um receptor externo universal na placa PPA.
